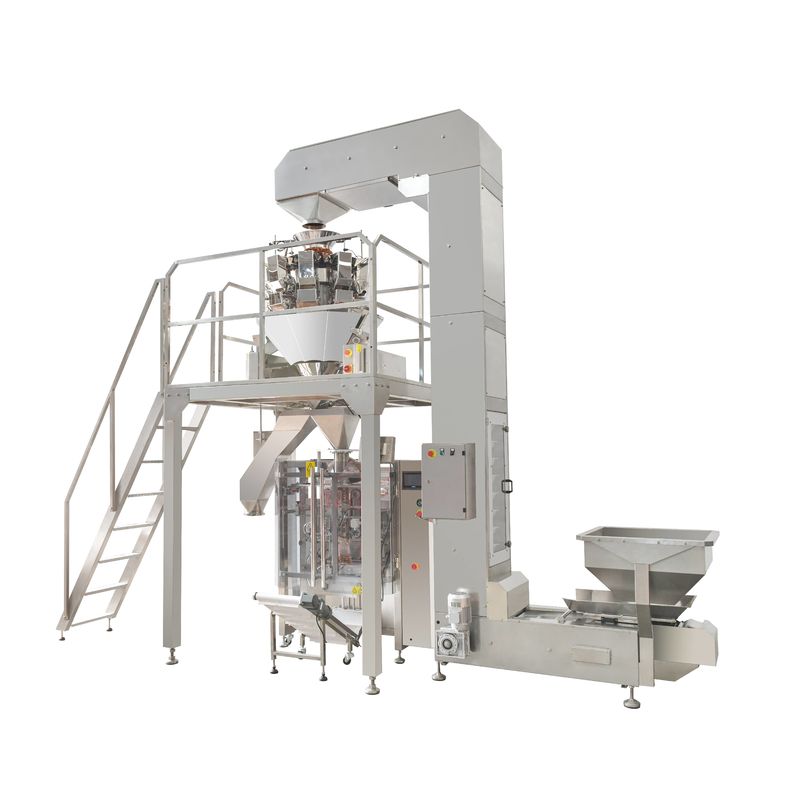

수직 포장 기계 15-35 봉지/분

수직 대형 포장기 15-35 /min, 입자,

프로세스 흐름:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

기술 매개 변수:

포장재: 입자, 태블릿 또는 불규칙한 무게의 품목

포장 용량: 100~2000g

포장 속도: 20~40백/분 ( 포장백의 길기와 재료 조건에 따라)

가방을 만드는 용량: 115 ≤ W ≤ 350mm x L ≤ 310mm (한 가방을 당기는 것)

포장 필름: ≤ 750mm

가방 크기: TBD

포장 필름 너비: 결정

밀폐 형태: 후방 밀폐

수직 밀폐 형태: 측면 밀폐 (일회동)

뒷 밀폐 너비: 10-15mm 직선 곡물

수평 밀폐 너비: 수평 밀폐 폼의 전체 너비는 20mm, 직선 (2mm의 간격)

절단 방법: 톱니 모양 절단 (중간에 칼로 가로 봉인, 독립적인 절단)

광전자 제어: 컬러 코드 제어 길이나 터치 스크린 설정 길

가방 당기는 방법: 세르보 모터가 벨트를 당기기

수평 밀폐 방법: 공기 수평 밀폐

포장재: 복합 포장재

전원 공급: AC 220V/50HZ 4.5KW

가스 출력 압력: 6kg

가스 소비: 0.6m3/min

기본 구성:

7 "이노벤스 컬러 터치 스크린+이노벤스 PLC (중국어 조작 언어), 오류 명령어 및 자기 진단 기능

타이완 AIRTAC 공기 부품

유디안 온도 조절기 (1개의 길쭉한 봉인, 2개의 가로 봉인)

혁신 서보 모터백 당기는

슈나이더 또는 OMRON 전기 부품

전체 기계의 노출된 부품은 304 스테인레스 스틸 또는 알루미늄 합금 물질로 만들어집니다 (운동 부품을 제외)

재료와 접촉하는 부분은 스테인레스 스틸 304 재료로 만들어집니다.

복합 규모의 도표:

조합된 척도의 기술적 매개 변수:

HX-A14 14 헤드 1.6L 스테인레스 스틸 방수 마이크로 컴퓨터 조합 척도

기술 매개 변수:

무게 범위: 100~2000g

무게 가속: ≤ 60백/분 (포장량과 재료 특성에 따라 달라집니다)

무게 정확도 범위: X (0.5) 수준, 대략 ± 0.5-2g (물질 상황에 따라)

호퍼 용량: 1600ml

주 진동판: 진동형

운전 방법: 스테프 모터

시체 재료: 304 스테인레스 스틸

스칼라 호퍼 재료: 304 평면 스테인리스 스틸

전원 공급 전력: AC 220V/50HZ 2.5KW/16A

CST-D10-3600 Z형 버킷물질 엘리베이터 (형 304) 의 스케마:

기술 매개 변수:

운송 용량: 시간당 0~10m3 (부하율 0.5을 기준으로 계산)

출구 높이: 3600mm (장비 높이에 따라)

스프렌크와 스프렌크 샤프트: 니켈 접착

체인: 304 스테인레스 스틸

리프트 버킷 재료: PP, 전체 용량 2.2L

진동 슬롯 크기: 1000L x 280W x 100H

브래킷 재료: 일반 철강 스프레이 플라스틱, 재료 홉퍼의 재료: 304 스테인레스 스틸

호퍼 부피: 60L

제어: 콘덴서 레벨 장치를 포함한 제어 상자, 변주 주파수 속도 조절 장치

전원 공급 전력: 단相 220V 50Hz 750W

전체 무게: 200kg

칩 제거 기능 (마그네틱 막대와 퇴적 진동기를 장착한) 및 먼지 검열 및 검열되지 않은 기능 포함:철 제거는 먹이 홉퍼가 나올 때 철 막대 위에 철을 포함하는 물체의 흡수를 의미합니다.. 바플은 교체 될 수 있으며 구멍이 없는 바플은 얇은 재료 (작은 과일 등) 를 포장하는 데 사용됩니다. 구멍이 있는 바플은 얇은 먼지를 필터링할 수 있습니다.

열 전달 인쇄 지능 코딩 기계의 디스플레이 다이어그램
